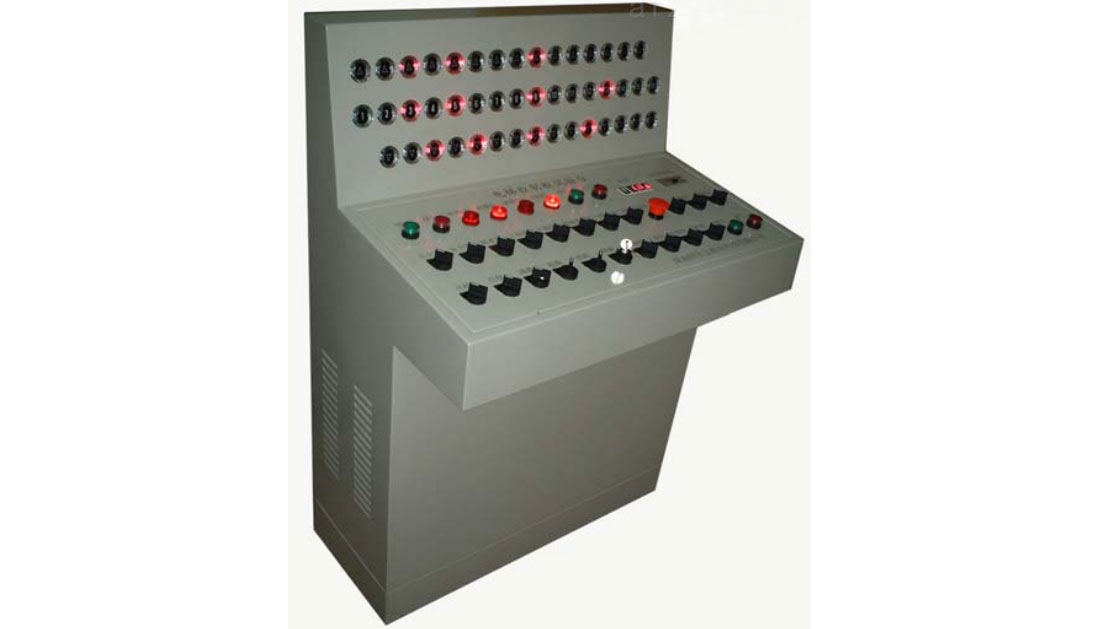

KXT5821型电梯控制柜功能检测试验柜
分享到：
设备用途
该试验柜适用于曵引电梯制造和电梯控制柜制造单位的电梯控制柜功能的测试；设备以PLC可编程控制器为核心，通过模拟电梯使用过程过的信号（控制板与传感器信息）来评价电梯控制柜（经型式试验合格后）的质量，电梯控制柜在出厂前应经本功能检测试验柜检验。
技术参数
1) 符合标准：
TSG T7007-2016《特种设备安全技术规范》附件V：制制柜型式试验要求
GB 7588-2003《电梯制造与安装安全规范》附录A：电气安全装置表
TSG07-2019《特种设备生产和充装单位许可规则》表G-3
2) 井道信号：
KSH：上换速信号；
KXH：下换速信号；
KMQ1：上平层信号；
KMQ2：下平层信号；
1LS：下强迫换速信号；
2LS: 上强迫换速信号；
B1、B2为备用信号输出；
SXK：上限位开关；
XXK:下限位开关；
3) 门机信号：
开门限位信号
关门限位信号
门锁信号
以上三个信号单独触点输出，相互独立。
4) 安全回路信号：
安全窗开关
安全钳开关
急停开关
限速器开关
上、下极限开关
张绳轮开关
以上信号模拟开关给出。
5) 功能开关：
开、关门按钮
安全触板
司机、直驶、满载、超载、变频器正常
消防，检修，慢上、慢下、锁梯开关。
6) 信息指示功能：
电梯层站指示（数码管）
运行方向指示
电梯运行次数记录
满载指示
超载指示
消防指示
试验台电源指示
