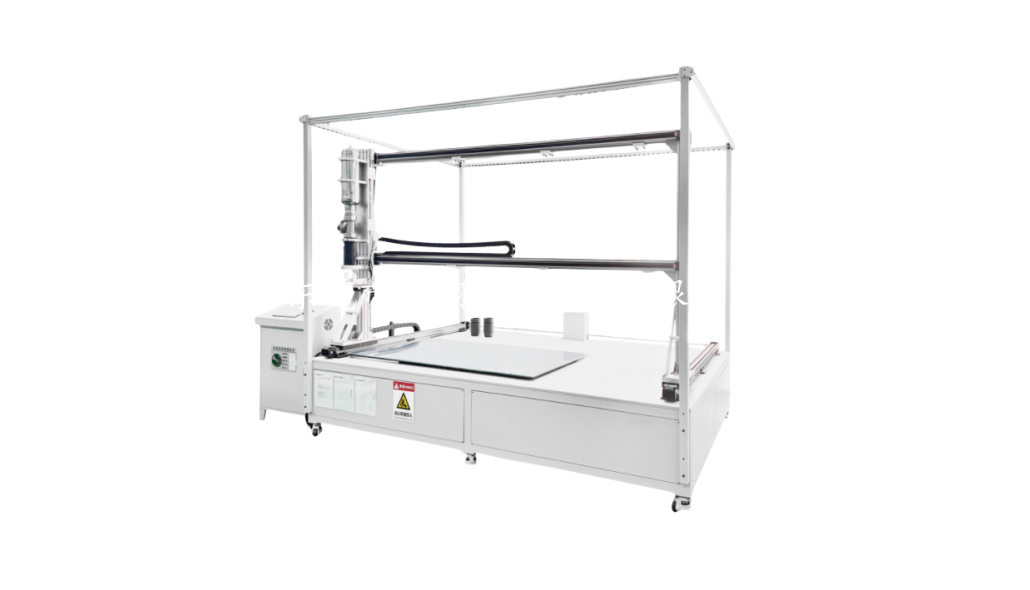

该设备专用于对太阳能电池进行冰球冲击试验，以验证电池组件耐冲雹冲击的能力，试样水平放置于试验平台上，发射装置位于试样上方，自上而下发射冰球，采用试样固定发射装置移动的方式进行不同冲击点间的自动瞄准定位；
设备由试样平台、数控定位装置、冰球发射装置、冰球制作保存装置等组成；试样平台采用工业成型铝材料，试样在平台上呈水平状态，平台四周有机玻璃防护屏防止试验碎片；数控定位装置用于发射点的定位，数控双轴驱动，附有光点指示装置，定位并设定数相关数据后，设备自动移动枪口对准冲击点，不用人工操作；
发射装置采用压缩空气为动力源，通过调节压缩空气压力来调节冲击速度，冲球速度通过安装于发射管内的电子测速元件来检测；
设备采用PLC+人机界面控制，冲击点位置、冲击速度等数值均可在人机界面上设备，零点手动设定，冲击过程可由PLC自动完成。
1. 试样平台：
A. 台面尺寸：L2500mm×W1300mm×H500mm。
B. 台板：工业成型铝。
C. 试样放置：水平放置。
2. 移动装置：
A. 定位精度：±1mm。
B. X轴移动距离：2600mm。
C. Y轴移动距离：1300mm。
D. 移动速度：10-100mm/s。
E. 导向方式：工业成型铝+胶质导向轮。
F. 驱动方式：步进电机+链条。
G. 定位控制方式：PLC控制步进电机自动定位。
3. 发射装置：
A. 动力源：压缩空气。
B. 要求压缩空气气压：8Bar。
C. 冰球直径：φ２５mm（其它尺寸另行订制）。
D. 冰球质量：7.53g±2%。
E. 冲击速度：23.0m/s±2%。
F. 枪口距试样表面距离：500mm。
G. 枪管长度：500mm,紫铜材质。
H. 枪管口径：φ２５.4mm（其它尺寸另行订制）。
I. 装填方式：手工装填、分段式弹膛。
J. 击发装置：电磁气阀。
4. 测速装置：
A. 测速原理：通过测定冰球飞过固定距离S所用时间t，根据V=S/t计算冰球气行速度。
B. 冰球感测装置：光电传感器。
C. 测速点间距离：500mm。
D. 测速度精度：±5%。
5. 冰球制备装置：
A. 冰球制作方法：将冰球模具内灌满水后放入冰箱冷冻室，待水冷却结冰后，将模具分开取出冰球，。放置于冰球保温盒内冷藏备用。
B. 冰球模具规格：内腔Sφ２５mm，上腔半球形加水漏斗，分为两半合笼组成。
C. 每组模具冰球腔个数：10个。
D. 模具材质：不锈钢。
E. 冰球冷藏盒：铝质盒体，保温棉厚度30mm，容量10个冰球。
F. 冰箱温度范围：-20℃-10℃。
