合页、天地闩、推把手寿命试验机
分享到：
设备用途

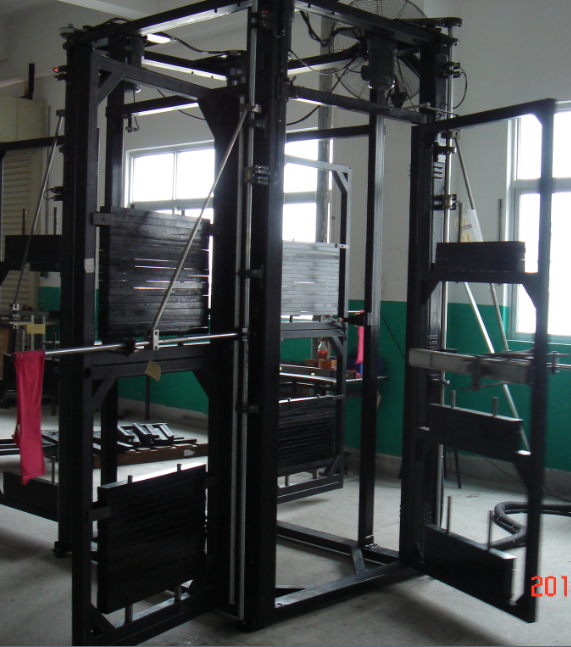

该设备系我公司根据用户要求而设计制造的用于合页、天地闩、推把手等寿命测试的专用设备，设备四边共4组测试工位，其中2组除可进行合页测试外还有天地闩、推把手测试功能，每组工位独立驱动、单独控制；设备采用减速电机、链条、转轴联动驱动方式，减速电机采用变频器控制，设备有速度可调、开门角度可调、测试负重可调等功能；设备采用PLC+人机界面控制，用户可在人机界面上设置每工位测试次数及开门速度。
功能参数：
1、 设备功能：合页、推把手、开地闩等的寿命试验。
2、 测试工位：4位，每个工位单独驱动、单独控制。
3、 开门速度：1-20次/分。
4、 角度调节范围：450-1350。
5、 角度调节：接近开关极限位置控制。
6、 驱动方式：减速电机、链条、转轴联动。
7、 电机控制：变频器控制，实现速度、加减速、速度分段调节等功能。
8、 合页测试过程：开启、关闭各一次动作。
9、 推把手测试过程：开启、停顿、二次开启、返回。
10、 主框架：1490长*1185宽*2500MM高，用料为100*100*4MM足厚铁方通支架材料：80X80方管。
11、 门扇为915宽*2134高*45MM厚。
12、 主架旁须加一条槽钢50*100*4MM足厚，以便校正垂直度；门扇装长合页的那’ ‘边须加装一条50*50*4MM厚的方通，槽钢及方通装合页那面都须垂直磨平。
13、 模拟门重量：600磅。
14、 模拟门配重方式：配重块配重。
15、 砝码配置方式：条型重块，两条导轴定位。
16、 控制系统：PLC+触摸屏控制，测试模式及试验次数在触摸屏上设定。
