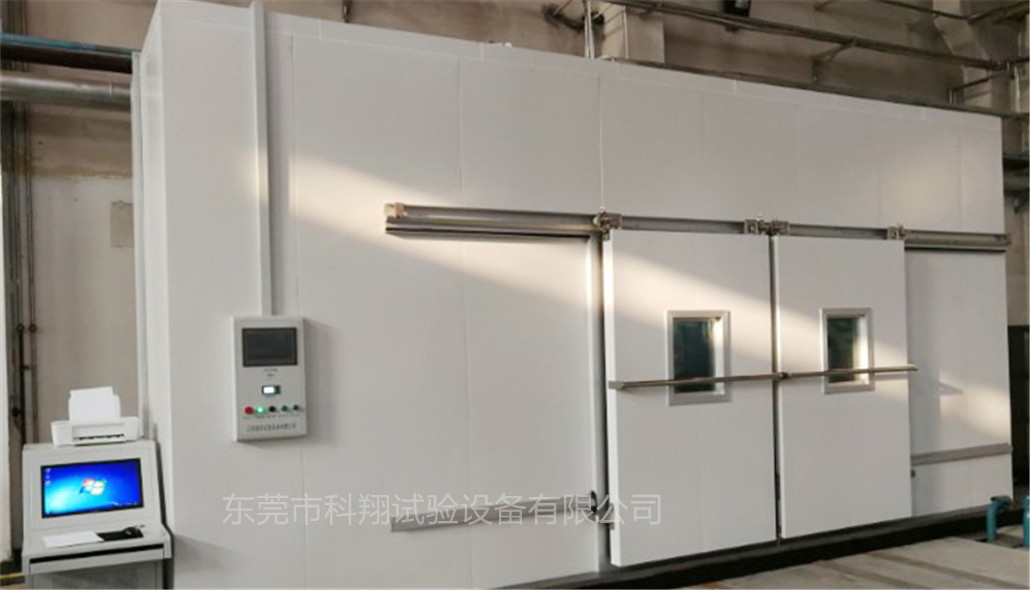

军标程序一、二、三综合淋雨试验箱/室，用于军用装备的淋雨防水测试，可满足降雨、吹雨、喷淋和滴水等军标淋雨试验要求，可满足GJB150.8A-2009《军用装备淋雨试验方法》、GJB 6458.22-2008 《火箭炮试验方法 第22部分：淋雨试验》、GJB 4.13-1983《舰船电子设备环境试验 外壳防水试验》、GBT 12085.7-2010 《光学和光学仪器 环境试验方法 第7部分：滴水、淋雨》、GJB 2093-2012《军用方舱通用试验方法》、GJB 59.70-2004 《装甲车辆试验规程 第70部分 淋雨试验》等标准。
优势
1、案例众多 |
20年经验，技术成熟，案例众多，可根据各类需求定制 |
2、标准起草单位 |
IP标准起草厂家，资质优良 |
3、性价比高 |
操作便捷，性能稳定，质量优良，可靠耐用 |
4、售后服务好 |
1年质保，终身维护 |
应用案例
GJB150.8A-2009 标准基本参数
性能 |
有风源的淋雨 |
1.1、降雨强度10cm/h、12cm/h、13cm/h、15cm/h可调节和设定，连续降雨时间≥4小时。 |
|
1.2、可实现雨滴直径为0.5～4.5mm。 | |||
1.3、水平风速≥18m/s，风源相对于试验样品的方向，能使雨从水平方向变到45°角而均匀地对试验样品一侧面吹打。 | |||
滴雨 |
2.1、雨滴直径范围：0.5～4.5mm，滴水速度：9m/s。 |
||
2.2、保证流量为2800+30L h/m2和试验时间为≥15min的蓄水、滴雨量。 | |||
2.3、雨滴均匀降落，使试验台面上样品所有向上的表面在试验期间能同时经受到雨滴 | |||
2.4、具备从高1m处匀速降落的雨水且试验持续时间大于15min的试验能力。 | |||
喷淋 |
3.1、喷嘴为方格喷雾点阵或其它交错的点阵 |
||
3.2、试样每≤0.55m2接收淋雨的表面范围内，至少安装有一个喷嘴，喷嘴高度离试样的表面450～550mm，试样表面接收喷嘴压力≥375kpa，雨滴直径为2～4.5mm，试验时间≥60min的喷射防水性试验功能 | |||
旋转台 |
4.1、可保证安装在旋转台上的样品的四个不同方向进行“1.3”要求的试验 |
||
4.2、承载≥100Kg；安装样品的面积≥φ800 | |||
4.3、台面平面度0.1mm，备制网状T型槽以便安装夹紧试样。试件夹紧后台面不变形，能正常旋转工作 | |||
4.4、转速范围5～10rpm/min连续可调，可设定自动工作 | |||
4.5、试件最大尺寸：800mm×800mm×800mm。 | |||
噪音 |
≤80dB(A) |
||
使用环境 |
温度：+5℃～+35℃；湿度：≤85%RH；大气压力：86～106kPa |
||
材料 |
外壳 |
静电喷塑薄板 |
|
内体 |
1Cr18Ni9Ti |
||
滴水盘 |
1Cr18Ni9Ti |
||
旋转台面 |
1Cr18Ni9Ti |
||
支架型材 |
1Cr18Ni9Ti |
||
工作室门 |
平拉门，带钢化玻璃观察窗 |
||
风机外壳 |
不锈钢 |
||
风机叶轮 |
铝合金喷塑材料 |
||
风机 |
轴流风机 |
||
控制器 |
显示器 |
6"彩屏人机界面 |
|
运行方式 |
程序控制运行；单项手动控制运行。 |
||
设定方式 |
触摸式(压电) |
||
设定精度 |
时间：1秒，风速1米/秒，工作台转速：1rpm/min；水流量：0.1L/h。 |
||
输入 |
风速仪、流量计、水压表 |
||
控制方式 |
PLC、变频器、步进电机等控制 |
||
电源 |
AC380(1±10%)V (50±0.5)Hz 三相四线+保护地线 |
||
电源最大电流(A) |
45 |
||
功率(KW) |
25 |
||
重量(kg) |
1500 |
||
安全装置 |
漏电保护器，风机过热、过流保护，缺水保护等 |
||
