本装置适用于消防低倍、中倍、高倍泡沫灭火剂的发泡倍数、25%析液时间、50%析液时间与灭火性能试验，A类泡沫灭火剂的发泡倍数与25%析液时间、隔热防护性能。适用GB 15308-2006 泡沫灭火剂：5.8低倍泡沫液的发泡倍数和25%析液时间/5.9中、高倍泡沫液的发泡倍数和25%析液时间/5.10灭火性能；GB 27897-2011 A类泡沫灭火剂：6.9发泡倍数与25%析液时间/6.11灭火性能。
设备由泡沫产生系统、低倍泡沫发泡性能测试装置、中倍泡沫发泡性能测试装置、高倍泡沫发泡性能测试装置、A类泡沫灭火剂发泡性能试验装置、低倍泡沫灭火试验装置、中倍泡沫灭火试验装置、高倍泡沫灭火试验装置、风速计、温度计、秒表、实验室、烟气处理系统与控制系统组成，用户根据自己的需求选择对应的配置。
消防产品检测设备代表性客户案例
应急管理部上海消防研究所、应急管理部四川消防研究所、应急管理部沈阳消防研究所、广东质检院、浙江方圆检测、青岛斯坦德检测
系统组成：由泡沫供给系统、低倍泡沫发泡性能测试装置、中倍泡沫发泡性能测试装置、高倍泡沫发泡性能测试装置、A类泡沫灭火剂发泡性能试验装置、低倍泡沫灭火试验装置、中高倍泡沫灭火试验装置、控制系统、实验室与烟气处理系统组成；
泡沫供给系统：
功能用途：为试验供给泡沫液，系统为设备的共用部分，所有测试均需要用到此系统；
工作原理：将泡沫液装入压力罐，利用压缩空气提供供液压力，将泡沫液压出，安装在供流管道上的流量计测量供液流量，泡沫液经供液管送往泡沫发生器（或泡沫枪）生成发泡沫，进行发泡性能测试与灭火性能试验；
系统构成：供液罐、流量计、压缩空气贮气罐、电气比例调节阀、空气压缩机、漏斗、输液软管、数字温度计、玻璃量筒、电子秒表、电子称；
供液罐：容积120L，额定压力0.8MPa，φ400mmX1000mm,SUS304材质；
流量计：金属浮子流量计，流量范围100L/h～1000L/h，DN25管径，SUS304材质；
供液压力：0.3～0.65MPa，采用电气比例阀调节供气压力来实现；
压缩空气贮气罐：容积300L，额定压力1.0MPa，φ550mmX1550mm,Q345R材质；

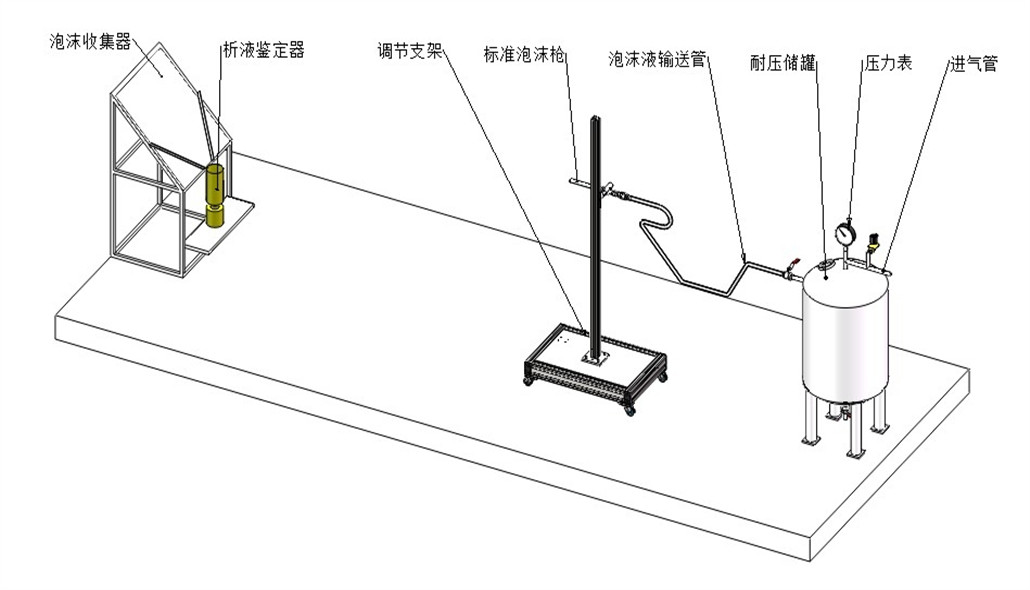

低倍泡沫发泡性能测试装置：
装置构成：标准泡沫枪、泡沫收集器、析液测定器、泡沫枪支架、电子称；
标准泡沫枪：按GB 15308-2006标准图3制作，材质SUS304；
泡沫枪标定方法：用水标定时，在(0.63±0.03) MPa压力下，水流量为(11.4±0.4) L/min；
泡沫收集器：按GB 15308-2006标准图4制作，材质SUS304；
析液器测定：低倍泡沫测定器GB 15308-2006标准图5制作，材质SUS304，泡沫收器φ100mmX200mm，析液接收罐φ100mmX100mm，用水标定泡沫接收罐的容积，精确至50mL，用于测定发泡倍数特征值大于20倍泡沫溶液的25％析液时间和发泡倍数；
泡沫枪支架：泡沫枪高度0.8～1.5m可调，角度可调；
中倍泡沫发泡性能测试装置：
装置构成：中倍泡沫产生器、中倍泡沫收集器、泡沫发生器升降支架、中倍泡沫收集器支架、中倍泡沫析液接收盘、电子台称；
中倍泡沫产生器：按GB 15308-2006标准图7制作；
中倍泡沫产生器标定方法：用水标定时，在(0.5±0.01) MPa压力下，水流量为(3.25±0.15) L/min；
中倍泡沫收集器：按GB 15308-2006标准图6a)制作，容积200L±2L，底部排液孔9Xφ3mm，材质SUS304；
中倍泡沫收集器支架：固定安装中倍泡沫收集器，下部放置中倍泡沫析液接收盘；
中倍泡沫析液接收盘：φ300mmX100mm，不锈钢材质；
电子台称：乐祺品牌，称重范围75kg，精度10g，秤盘大小40cmX30cm；
高倍泡沫发泡性能测试装置：
装置构成：高倍泡沫产生器、高倍泡沫收集器、泡沫发生器升降台、高倍泡沫收集器支架、高倍泡沫析液接收盘；
高倍泡沫产生器：按GB 15308-2006标准图8制作；
高倍泡沫产生器标定方法：用水标定时，在(0.5±0.01) MPa压力下，水流量为(6.1±0.1) L/min；
高倍泡沫收集器：按GB 15308-2006标准图6b)制作，容积500L±5L，底部排液孔9Xφ3mm，材质SUS304；
中倍泡沫收集器支架：固定安装中倍泡沫收集器，下部放置中倍泡沫析液接收盘；
高倍泡沫析液接收盘：φ300mmX100mm，不锈钢材质；
A类泡沫灭火剂发泡性能试验装置：
装置构成：DN15泡沫枪、DN20泡沫枪、气液混合室、泡沫收集器、φ100析液测定器、φ350析液测定器、泡沫枪支架、电子称；
DN15泡沫枪：内径15mm，长度200mm，材质SUS304；
DN20泡沫枪：内径20mm，长度200mm，材质SUS304；
泡沫收集器：按GB 15308-2006标准图4制作，材质SUS304；
φ100析液器测定：低倍泡沫测定器GB 15308-2006标准图5制作，材质SUS304，泡沫收器φ100mmX200mm，析液接收罐φ100mmX100mm，用水标定泡沫接收罐的容积，精确至50mL，用于测定发泡倍数特征值大于20倍泡沫溶液的25％析液时间和发泡倍数；
φ350析液器测定：低倍泡沫测定器GB 27897-2011标准图6制作，材质SUS304，泡沫收器φ350mmX500mm，析液接收罐φ350mmX100mm，用水标定泡沫接收罐的容积，精确至1mL，用于测定发泡倍数特征值不大于20倍泡沫溶液的25％析液时间和发泡倍数；
泡沫枪支架：泡沫枪高度0.8～1.5m可调，角度可调；
低倍泡沫灭火试验装置：
装置构成：φ2.4m油盘、挡板、φ300抗烧罐、泡沫枪支架、风速风向传感器；
φ2.4油盘：面积约为4.52m2，内径φ（2400±25）mm，深度（200±15）mm，厚度2.5mm，材质Q235；
挡板：长（1000±50）mm，高（1000±50）mm，Q235材质；
φ300抗烧罐：内径φ（300±5）mm，深度（250±5）mm，壁厚2.5mm，Q235材质；
燃料：100#橡胶工业用溶剂油，符合SH0004的要求；
中高倍泡沫灭火试验装置：
装置构成：φ1.48m油盘、挡板、φ150抗烧罐、泡沫枪支架、高倍泡沫阻拦网；
φ1.48油盘：面积约为1.73m2，内径φ（1480±15）mm，深度（150±10）mm，厚度2.5mm，材质Q235；
φ150抗烧罐：内径φ（150±5）mm，深度（150±5）mm，壁厚2.5mm，Q235材质，带有一个支架使其可以直接挂在φ1.48油盘外侧；
高倍泡沫阻拦网：高1000mm，由0.021（5目）不锈钢网板制成；
燃料：120#橡胶工业用溶剂油，符合SH0004的要求；
控制系统：
系统功能：供泡压力与流量控制，试验现场风速、风向、温度、湿度数据记录，试验数据存储、查询；
设统构成：PLC+触摸屏控制；
风速风向传感器：型号SM5398型温湿度风速风向一体化传感器，风速范围0～30m/s，风速精度0.1m/s，风向范围0～360°，风向分辨率±22.5°，温度范围-30℃～80℃，湿度范围0～100%RH，通讯端口RS485；
实验室与烟气处理系统：
空间要求：长度≥28.0m，宽28.0m，高度≥14.0m；
实验室环境：温度（10～30）℃，相对湿度30～85%RH；
风速：＜3m/s（接近油盘处）；
实验室一端安装排气设备，能实现从一端到另一端的单方向平稳气流，上风侧实验室可通过开关窗户等进风设施确保进气量；
建筑物有良好的阻燃措施，采用阻燃材料建造或进行相应的阻燃处理；
排气侧安装相应的烟气处理设备，对排气的烟气进行净化处理；
实验室的建设与烟气处理设施由用户自行配备，不括在本设备项目中；
