适用IPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7、IPX8、IPX32、IP33、IP34、IP55、IP56、IP67、IP68等标准的防水检测。（相关文章：IP防水等级试验方法及标准）
1、IPX1/2：主要模拟凝露测试，例如仓库漏水，滴水的情况；
2、IPX3/4：主要模拟户外小雨的测试环境；
3、IPX5/6：主要模拟户外大暴雨、猛烈喷水等环境；
4、IPX7/8：主要模拟浸水环境；
设备集成了IPX1-8防护等级及UL的防水测试，同时又可根据客户的实际需求，灵活的对IPX1-8及UL任意选择和组合使用。采用PLC与触摸屏相结合的控制方式，使用简单，操作方便。程式中有标准试验选项，用户只需选择需要的标准测试项设备即可自动进行试验；另配有自定义测试选项，用户可自行设置测试数据，以适应不同的测试标准。可增配有水质净化系统，可对进水进行水质净化，适用于水质条件不太好的地区选用。
优势
1、操作便捷 |
PLC电控，自动化程度高 |
2、可靠耐用 |
品牌零部件，可靠耐用，寿命长 |
3、性能稳定 |
标准起草厂家，生产经验丰富，案例众多，性能稳定，工艺优良 |
4、售后服务好 |
1年质保，终身维护 |

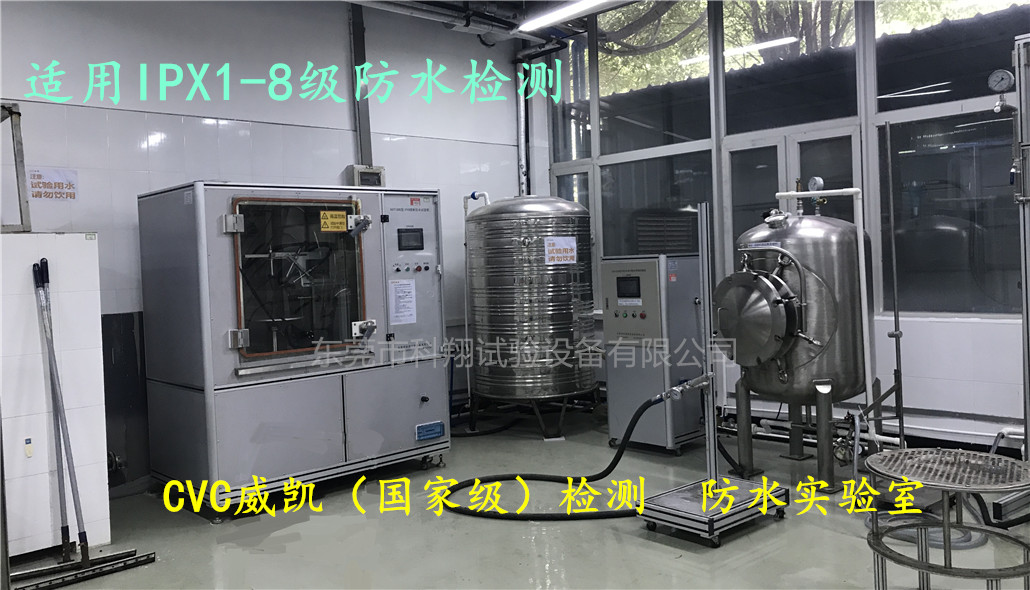

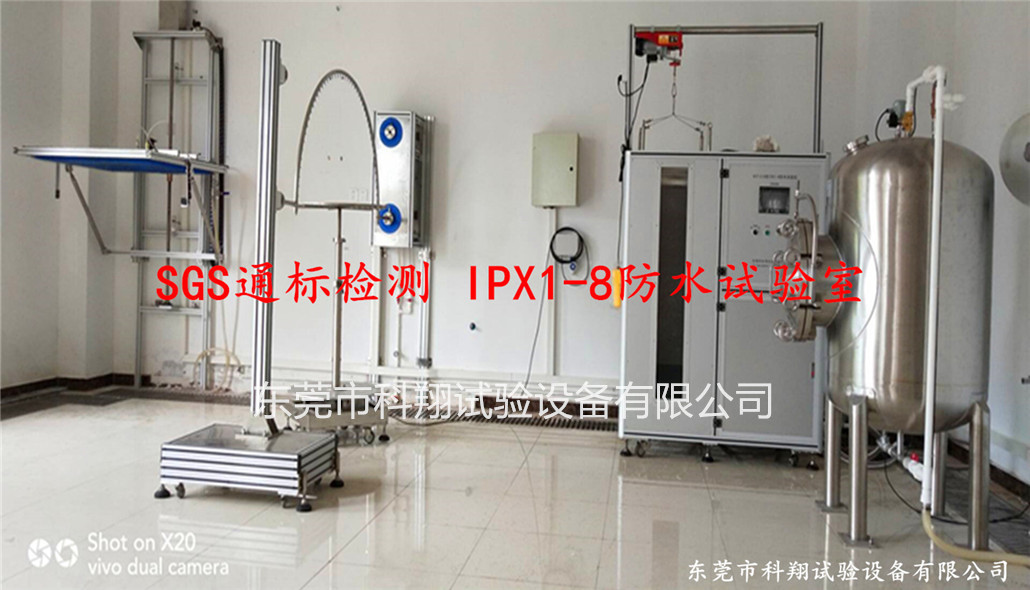

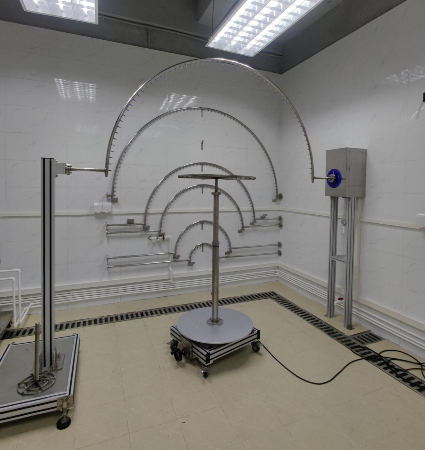

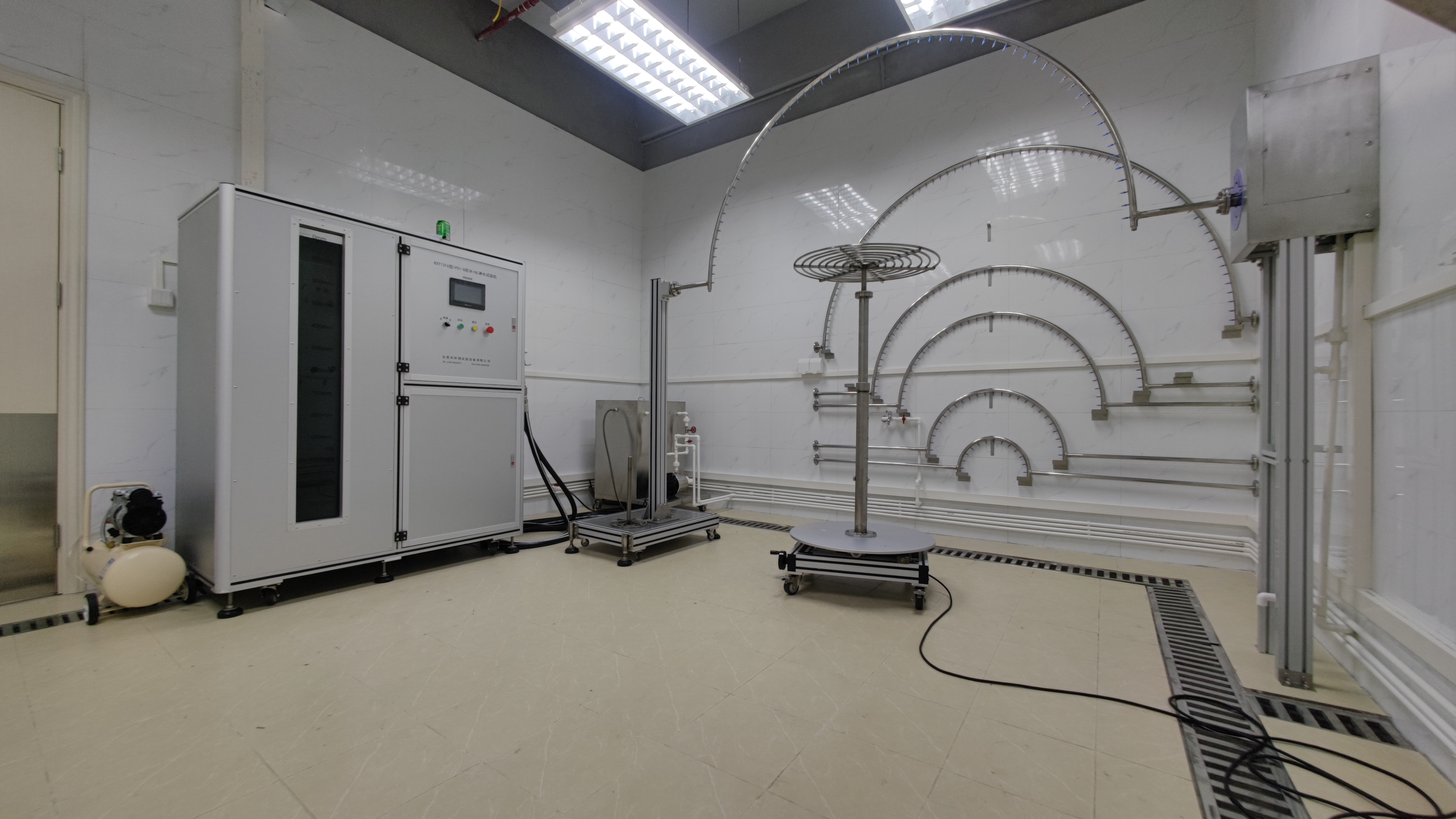

应用案例
实力见证
GB∕T 4208-2017/IEC 60529:2013 外壳防护等级(IP代码)起草单位

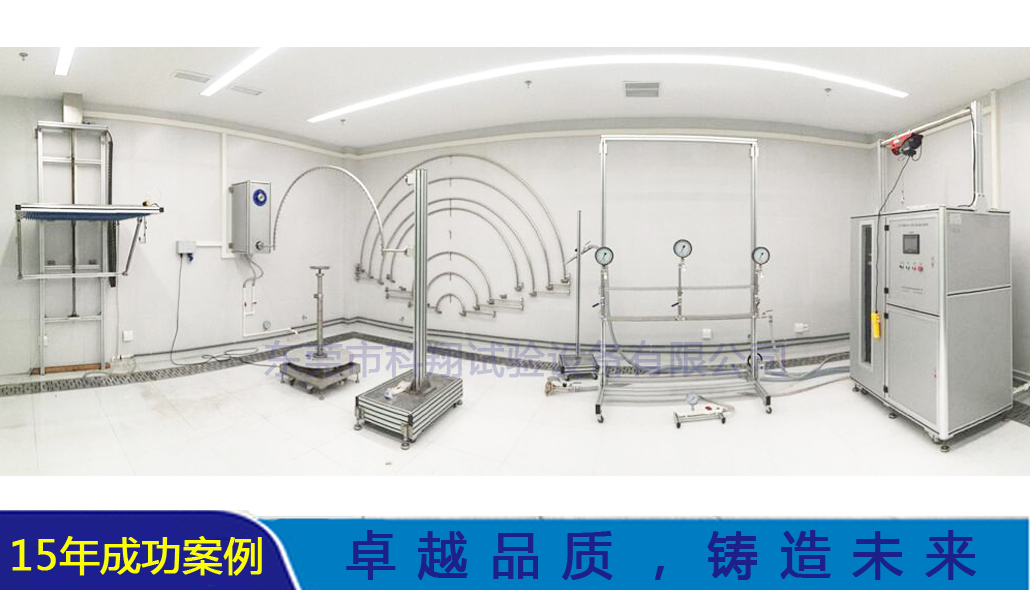

设备由垂直滴雨试验机、摆管淋雨试验机、手持花洒头、手持喷嘴（ф6.3、ф12.5）、可倾斜旋转载物台、IPX8水密性试验装置与智能供水与控制系统组成。

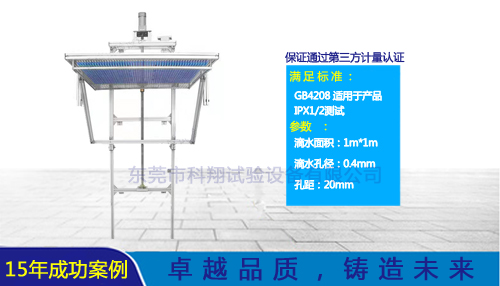

KXT1345型垂直滴雨试验机（IPX1-2)
设备用途：适用于对产品进行IPX1、IPX2防水性能测试。
技术参数：
1、 滴水面积：1000mmX1000mm；
2、 滴水孔径：φ0.4mm；
3、 孔 距： 20mm；
4、 降 雨 量： 1+0.5mm/Min、3+0.5mm/Min与用户自设定参数(采用数字控制降雨量技术)；
5、 滴水高度：200mm（设备自行控制或手动控制）；
6、 滴水响应时间：≤5s；
7、 试验时间：0-999.9Min（可设定）；
8、 IPX2测试时,设备自动转换使样品四个面在倾斜150的情况下各淋雨150S（自动控制）；
9、 外形尺寸（LXDXH）：1100X1200X2300MM；
10、 机器结构：墙面安装式；
KXT1351型摆管淋雨试验机/小件样品测试（IPX3-4)
设备用途：适用于对产品进行IPX3、IPX4防水性能测试。（适用于小样品的测试）
技术参数：
1、 摆管规格：R200mm、R400mm、R600mm、R800mm、R1000mm、R1200mm、1400mm、1600mm；8种规可选。
2、 滴水孔径：φ0.4mm.
3、 喷嘴夹角：1200（IPX3）、1800（IPX4）。
4、 摆动夹角：1200（IPX3）、3500（IPX4）。
5、 降雨量 ：0-10L/min(可调)。
6、 水压控制：0-600KN/m2
7、 试验时间：10Min、可自行设定时间。
8、 摆管摆动速度：IPX3试验时每摆动一次（2X1200）时间为4S；IPX4试验时每摆动一次（2X1750）时间为12S；可自定义试验速度；
9、 摆管材料：SUS306不锈钢（外径22mm、壁厚2mm）。
10、 驱动方式：日本松下750W伺服电机（采用伺服电机具有噪声小、速度、角度精确等优点）。
摆管规格表
序号 |
摆管规格 |
IPX3摆管针孔数 |
IPX4摆管针孔数 |
备注 |
1. |
R200mm |
8+1 |
12+1 |
1. 针孔Φ0.4mm±0.05mm。 2. 每个针孔的平均水流速度=0.07L/min 3.摆管尺寸可选。
|
2. |
R400mm |
16+1 |
25 |
|
3. |
R600mm |
25 |
37 |
|
4. |
R800mm |
33 |
50+1 |
|
5. |
R1000mm |
41 |
62+1 |
|
6. |
R1200mm |
50+1 |
75 |
|
7. |
R1400mm |
58+1 |
87 |
|
8. |
R1600mm |
67 |
100+1 |

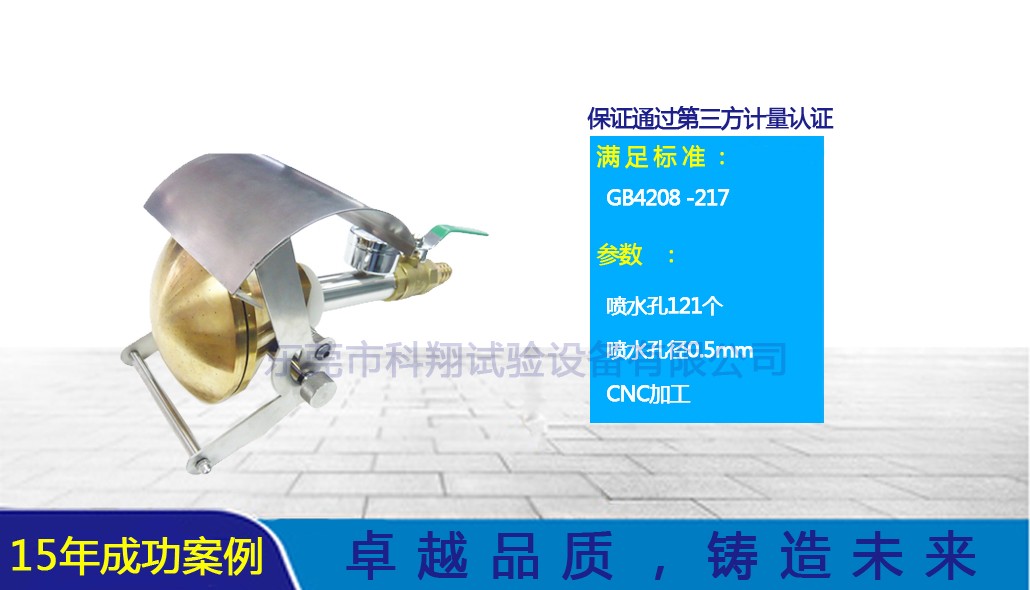

KXT1361型淋水喷头/大件样品测试（IPX3-4)
设备用途：适用于对大件产品进行IPX3/IPX4防水性能测试。
技术参数：
1、 孔径：Ø0.5mm。
2、 孔 数：121个。
3、 中间孔1、内两圈24个孔夹角30°、外四圈96个孔夹角15°。
4、 喷头球面直径：Sф75.5。
5、 采用可拆卸挡板结构，IPX3试验时安装挡，IPX4试验时拆卸挡板；
6、 铝质挡板、不锈钢平衡锤
7、 试验时间：不少于3分钟（不少于5min/m2）、用户设定时间（控制系统控制）。
8、 水压：150kpa、用户设定压力（控制系统控制）。

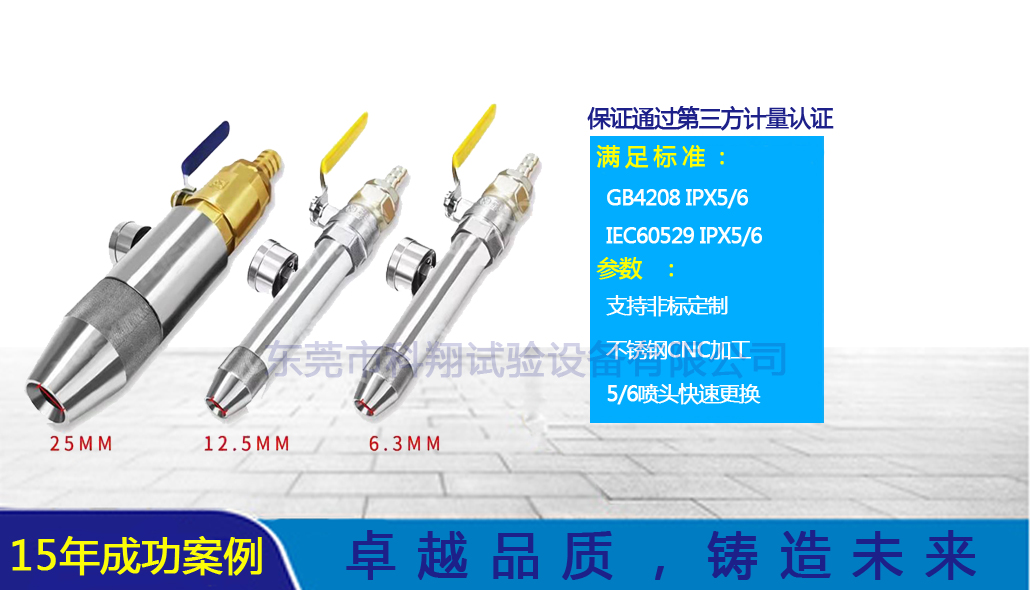

KXT1365型试验喷嘴(IPX5-6)
设备用途：适用于对产品进行IPX5、IPX6防水性能测试。
技术参数：
1、 孔径：Ø6.3mm（IPX5）、Ø12.5mm（IPX6）。
2、 IPX5、IPX6喷嘴螺纹联接、快速更换。
3、 不锈钢材质。
4、 水流量：12.5±0.626L/min(IPX5)、100±5L/min(IPX6)
5、 试验水压：0-6.0Bar；
6、 试验时间：不小于1min/m2(但不小于3分钟)、用户设定时间（控制系统控制）。
7、 喷嘴距外壳距离：2.5-3m(试验人员控制)。

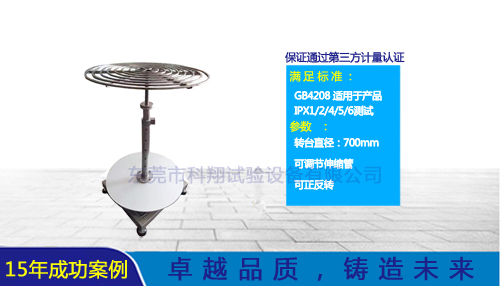

KXT1344型可倾斜旋转载物台：
根据GB-4208-2017要求，主要用于配合完成IPX1-6防水测试产品的放置，旋转、和倾斜角度等辅助事项。
技术参数：
1、 载物台网管型式，直径：Ø300mm、Ø700mm可选。
2、 转台转速：1rpm。
3、 可倾斜角度：15度。
4、 试验时转动角度：900、3600正反转、连续转动。
5、 可调伸缩管可调节高度： 300mm、1200mm-1800mm。
6、 机体材料：不锈钢方管焊接框架。
7、 正反转控制、转动动作由控制柜控制。
8、 外形尺寸（LXDXH）：800X800X1500mm。

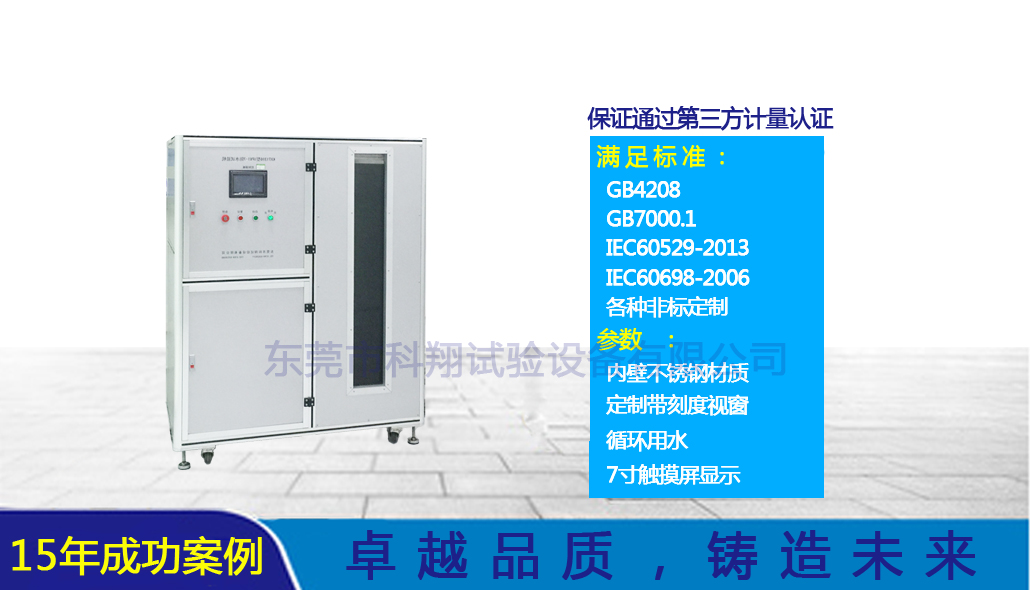

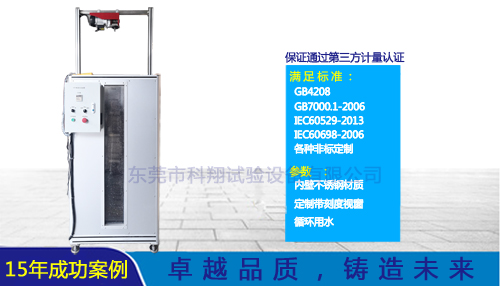

KXT1371型防浸水试验箱（IPX7)
设备用途：适用于对产品进行IPX7的防水气密性测试。
技术参数：
1、 设备结构：不锈钢四方形水箱，水箱前面有带刻度有机玻璃视窗。
2、 箱体内尺寸：W800mmXD500mmXH1500mm。
3、 液位控制：浮球开关+溢流管。
4、 视窗尺寸：W200mmXH1350mm。
5、 标尺长度：1300mm、精度1mm。
6、 试样安装于带孔平板的平台上，平台通过电动升降装置升降。
7、 设备试验参数：
u 浸水深度：0-700mm。
u 浸水时间：0-999999.99H（或M）；干燥时间：0-999999.99H（或M）。
u 样品通电时间：0-999999.99H（或M）。
u 浸水次数：0-99次。干燥次数：0-99次。
u 试验完成自动停机、发出声光报警。
8、 箱体内采用不锈钢方管加强。
KXT1381型压力水密性试验装置（IPX8)
设备用途：对产品进行IPX8模拟50米水深的气密性测试。
技术参数：
1、 加压容器：不锈钢罐，直径0.8米，高度1米。
2、 压力调节范围：0～10bar。
3、 加压系统：不锈钢水泵+变频器。
4、 压力表精度0.25级，量程6bar。
5、 试验时间：0-99min 。
6、 最大极限压力：10bar。
7、 压力保护：压力开关保护。
8、 供水泵：不锈钢立式离心泵。
KXT1335型智能供水与控制系统
设备用途：适应于IPX1-7防水及UL淋水、洒水试验时供水，IPX7浸水试验，IPX8水密性试验贮水及整个防水设备的自动控制。
智能供水试验装置
技术参数：
1、 供水方式：恒流供水、恒压供水；
2、 供水控制过程：用户在触摸屏上设定流量或压力值后，电子流量计或数字压力表实时监测当前值、通过数据转换读入PLC内、再通过变频器调整水泵转速；
3、 有大流量分路与小流量分路两路供水；
4、 大流量分路：
u 应用于IPX5/6强喷水试验、IPX8试验注水；
u 流量范围：10-100L/min；
u 流量精度：±0.5L/min；
5、 小流量分路：
u 应用于IPX1/2/3/4防水/UL淋水试验；
u 流量范围：1-10L/min；
u 流量精度：±0.5L/min；
u 压力范围：0.1-3Kg/cm2；
u 压力数字显示，采用ISE5B数字压力表；
6、 贮水箱：
u 可用于IPX5/6强喷与IPX8水密性试验贮水、IPX7浸水；
u 容积：500L；
u 观察窗：钢化机玻璃视窗；
u 视窗尺寸：W200mmXH1250mm；
u 深度标尺：不锈钢标尺；
u 标尺长度：1300mm、精度1mm。
u 液位控制：浮球开关+溢流管。
7、 IPX7浸水自动控制托架：
u 结构原于理：步进电机通过链条驱动一个不锈钢托盘沿成型铝导轨上下移动，以贮水箱最高液面为零位，通过步进电机控制下降距离实现对浸水深度的控制。
u 升降距离：0-1250mm；
u 升降速度：50mm/Min；
u 托盘尺寸：L600mmXW600mm；
u 托盘载重：50Kg；
8、 控制柜：
u 流量设定：控制柜屏幕设定。
u 控制器：三菱PLC。
u 人机界面：MT6070IH，7寸，彩色触摸屏。
u 控制功能：恒流供水、恒压供水、垂直滴雨动作控制、摆管淋雨动作控制、载物台动作控制、试验时间控制、自动针嘴清洗耳恭听动作控制。
u 保护功能：漏电保护、过载保护、短路保护。
9、 供水管道：设备供水采用PVC胶管根据现场布置分配到各设备处，由每台设备处电磁水阀分别控制。
10、 供水管道安装排水阀，试验完成后自动排除水管内积水。
11、 过滤器：不锈钢外壳、精细滤芯。
UL防水试验装置：

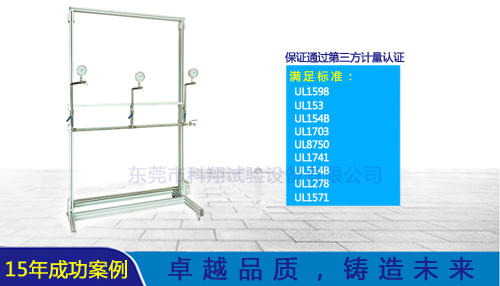

1. KXT1391型UL淋水试验装置
设备用途：该装置管道夹角、尺寸、喷嘴符合UL1278标准图49.1、图49.2及条款49；UL1598灯具标准19.17.1条款要求。主要用于产品的UL淋水试验。
ul淋雨装置
技术参数：
1、 功能：用于UL淋水试验，三个喷嘴同时向下喷水；
2、 试验水压：约35Kpa，水压由供水机通过触摸屏控制；
3、 试验时间：0-99999.9分（可调定）；
4、 喷嘴水柱交汇点距地面高度300-1200mm可调；
5、 喷嘴：进口UL喷嘴；
6、 喷嘴架移动方式：采用蜗轮蜗杆+不锈钢链轮链条结构，手摇升降；
7、 支架型式：采用40X80工业铝型材，底座采用万向带刹车脚轮；
8、 外形尺寸（LXDXH）：1500mmX800mmX2000mm。

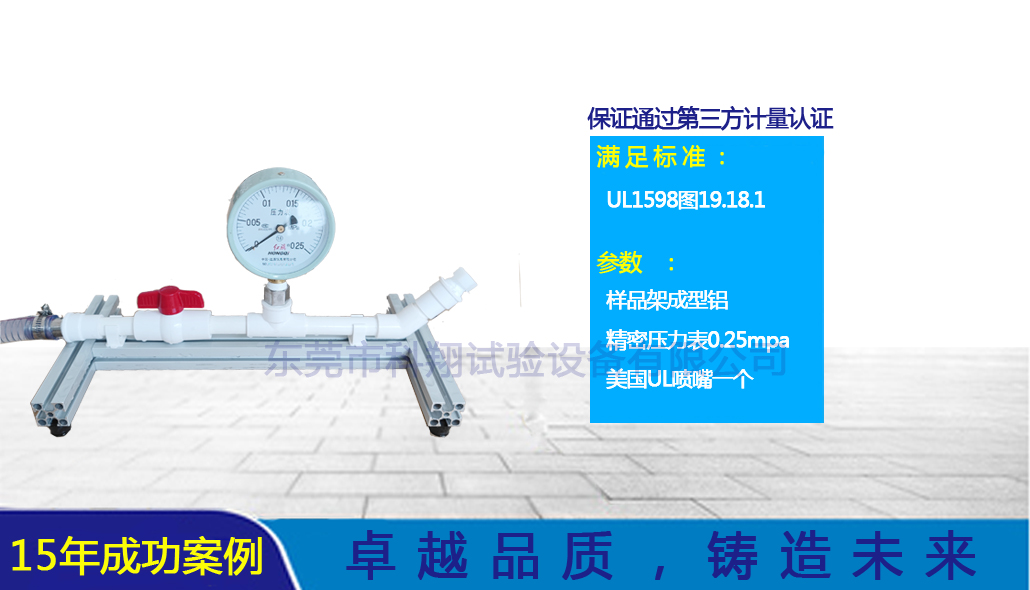

2. KXT1392型UL洒水试验装置
设备用途：符合UL1598：19.18.1标准条款要求，主要用于产品的UL洒水试验。
ul洒水装置
技术参数：
1、 功能：用于UL洒水试验，一个喷嘴向上喷水；
2、 喷水角度：向上45°；
3、 试验水压：140Kpa；
4、 喷嘴：进口UL喷嘴；
5、 水管材料：SUS304不锈钢管件、联塑PVC管及软水管。

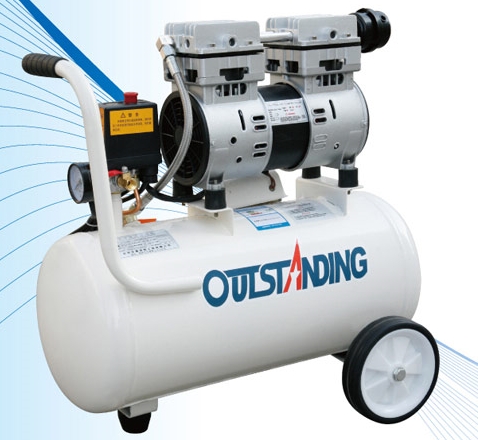

l 防水试验机辅助件：OTS550静音空压机
设备用途：主要用于给垂直滴水、摆管淋雨针嘴吹干。
技术参数：
1、 排气量：60L/Min；
2、 贮气罐容积：30L；
3、 最大气压：7Bar；
4、 空气压缩机工作电源AC220V，50HZ.
