试验设备

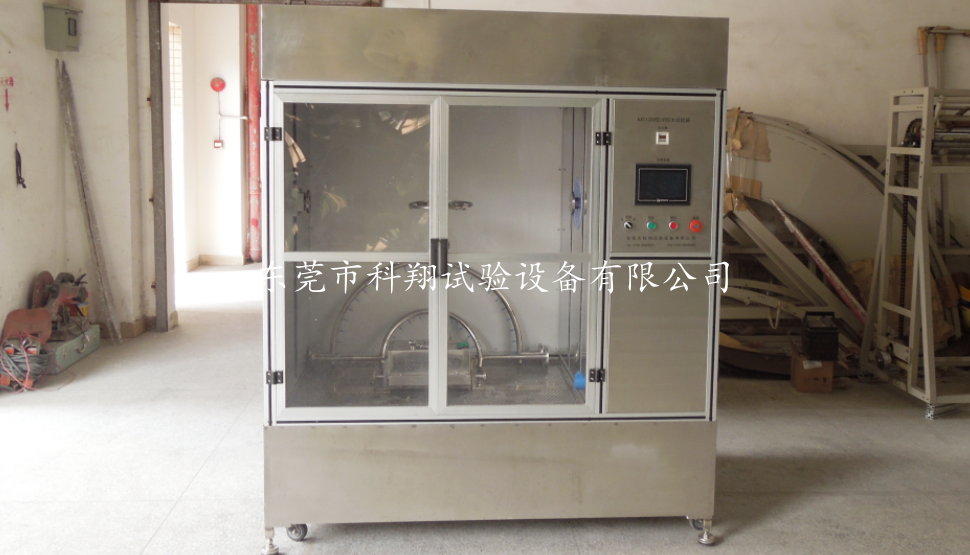

设备组件一：摆管淋雨试验机/小件样品测试

功能参数：

1、 适用于进行产品的IPX3、IPX4测试。

2、 摆管规格：R600mm、R800mm、R1000mm；

3、 滴水孔径：φ0.4mm.

4、 喷嘴夹角：120⁰（IPX3）、180⁰（IPX4）。

5、 摆动夹角：120⁰（IPX3）、350⁰（IPX4）。

6、 降雨量  ：0-10L/min(可调)。

7、 水压控制：0-100kpa

8、 试验时间：10Min、可自行设定时间。

9、 摆管摆动速度：IPX3试验时每摆动一次（2X1200）时间为4S；IPX4试验时每摆动一次（2X1750）时间为12S；自定义试验速度；

10、 摆管材料：SUS306不锈钢（外径22mm、壁厚2mm）。

11、 驱动方式：日本松下750W伺服电机（采用伺服电机具有噪声小、速度、角度精确等优点）。

12、 机型结构：头部安装于墙上、机尾架座式安装。

13、 机体材料：工业合金铝型材.

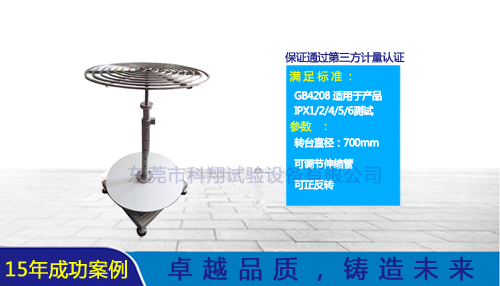

设备组件二：旋转载物台

功能参数：

1、 转台直径：Ø700mm。

2、 转台转速：1rpm。

3、 试验时转动角度：900、3600正反转、连续转动。

4、 载物台网管型式。

5、 样品供电防水旋转插座。

6、 可调伸缩管可调节高度： 300mm、1200mm-1800mm。

7、 铝合金带万向轮底座。

8、 机体材料：不锈钢方管焊接框架。

9、 正反转控制、转动动作由控制柜控制。

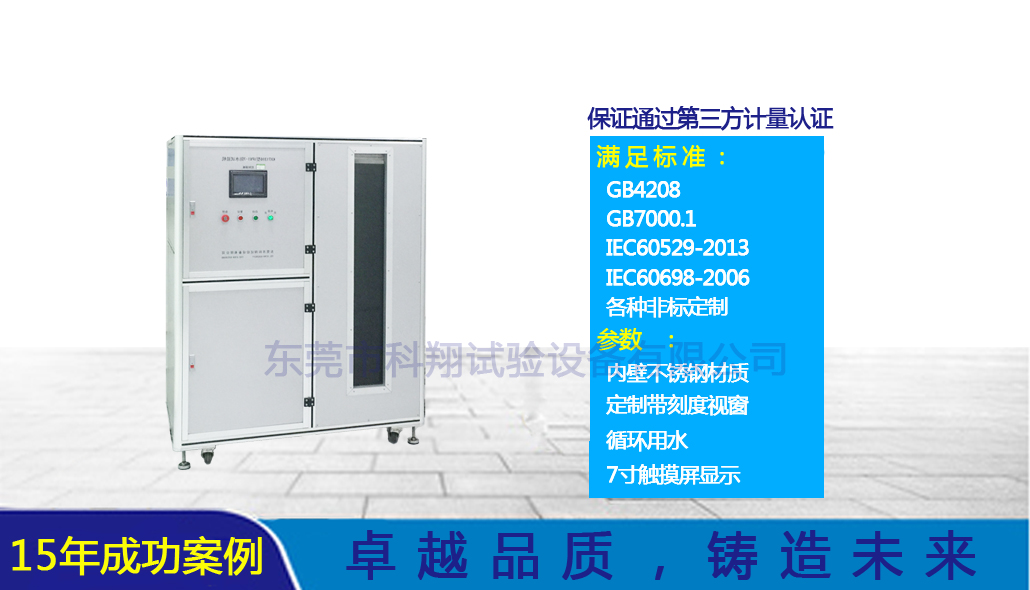

设备组件三：智能供水与控制系统

功能参数：

1、 适应于IPX3-4防水及整个防水设备的自动控制；

2、 供水方式：恒流供水、恒压供水；

3、 供水控制过程：用户在触摸屏上设定流量或压力值后，电子流量计或数字压力表实时监测当前值、通过数据转换读入PLC内、再通过变频器调整水泵转速；

4、 供水系统：

u 应用于IPX1/2/3/4淋水试验；

u 流量范围：1-15L/min；

u 流量精度：±0.5L/min；

u 流量计：LWGY-4型蜗轮流量计；

u 水泵：CHL2-30L6WBC型不锈钢离心水泵；

u 压力范围：0.1-3Kg/cm2；

u 压力数字显示，采用ISE5B数字压力表；

5、 贮水箱：

u 容积：150L；

u 液位控制：浮球开关+溢流管。

6、 控制柜：

u 流量检测：电子流量计流量信号反馈。

u 流量设定：控制柜屏幕设定。

u 控制器：台达PLC。

u 人机界面：TK6070IP，7寸，彩色触摸屏。

u 控制功能：恒流供水、恒压供水、垂直滴雨动作控制、摆管淋雨动作控制、载物台动作控制、试验时间控制、自动针嘴清洗耳恭听动作控制。

u 保护功能：漏电保护、过载保护、短路保护。

7、 供水管道：设备供水采用PVC胶管根据现场布置分配到各设备处，由每台设备处电磁水阀分别控制。

8、 供水管道安装排水阀，试验完成后自动排除水管内积水。

9、 过滤器：不锈钢外壳、精细滤芯。

10、 机体材料：工业合金铝型材。
