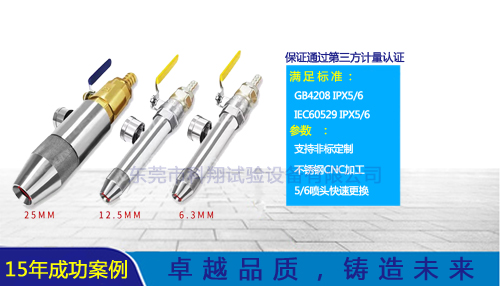

设备组件一：喷嘴
功能参数：
1、 适用于进行产品的IPX5、IPX6测试。
2、 孔径：ф6.3mm（IPX5）、ф12.5mm（IPX6）。
3、 IPX5、IPX6喷嘴螺纹联接、快速更换。
4、 不锈钢材质。
5、 水流量：12.5±0.626L/min(IPX5)、100±5L/min(IPX6)
6、 试验水压：0-3Bar；
7、 试验时间：不小于1min/m2(但不小于3分钟)、用户设定时间（控制系统控制）。
8、 喷嘴距外壳距离：2.5-3m(试验人员控制)。

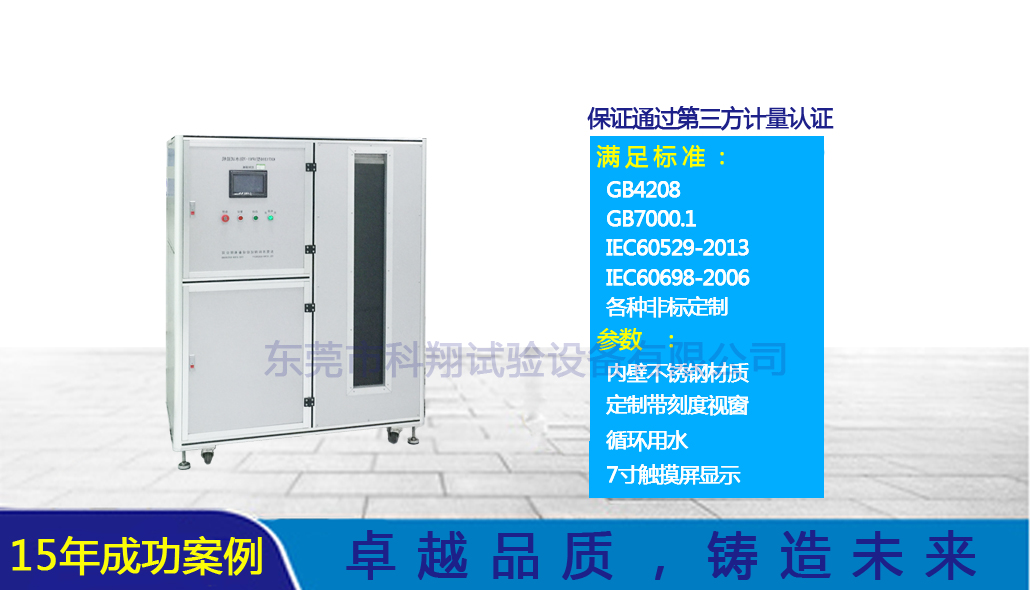

设备组件二：智能供水与控制系统
功能参数：
1、 适应于手持式喷水头与手持喷嘴进行IPX5-6试验时供水；
2、 供水方式：恒流供水、恒压供水；
3、 供水控制过程：用户在触摸屏上设定流量或压力值后，电子流量计或数字压力表实时监测当前值、通过数据转换读入PLC内、再通过变频器调整水泵转速；
4、 有大流量分路与小流量分路两路供水；
5、 供水装置：
u 应用于IPX5/6喷水试验；
u 流量范围：5-100L/min；
u 流量精度：±0.5L/min；
u 流量计：LWGY-15型蜗轮流量计；
u 水泵：CHL8-60L6WBC型不锈钢离水泵；
6、 贮水箱：
u 可用于IPX5/6喷水；
u 容积：500L；
u 观察窗：钢化机玻璃视窗；
u 视窗尺寸：W200mmXH1250mm；
u 深度标尺：不锈钢标尺；
u 标尺长度：1300mm、精度1mm。
u 液位控制：浮球开关+溢流管。
7、 控制柜：
u 流量检测：电子流量计流量信号反馈。
u 流量设定：闸阀调节。
u 控制功能：恒流供水、恒压供水试验时间控制。
u 保护功能：漏电保护、过载保护、短路保护。
8、 供水管道：设备供水采用PVC胶管根据现场布置分配到各设备处，由每台设备处电磁水阀分别控制。
9、 供水管道安装排水阀，试验完成后自动排除水管内积水。
10、 过滤器：不锈钢外壳、精细滤芯。
11、 机体材料：工业合金铝型材。

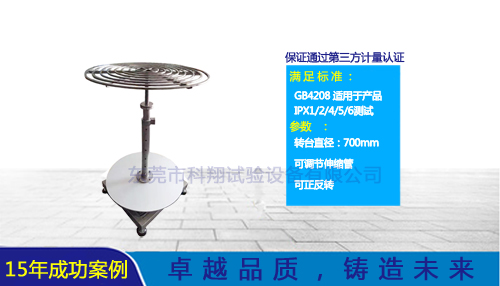

设备组件三：可倾斜载物台：
技术参数：
1、 载物台网管型式，直径：Ø300mm、Ø700mm可选。
2、 转台转速：1rpm。
3、 试验时转动角度：90度、360度正反转、连续转动。
2、 可调伸缩管可调节高度： 300mm、1200mm-1800mm。
5、 机体材料：不锈钢方管焊接框架。
6、 正反转控制、转动动作由控制柜控制。
7、 外形尺寸（LXDXH）：800X800X1500mm。
