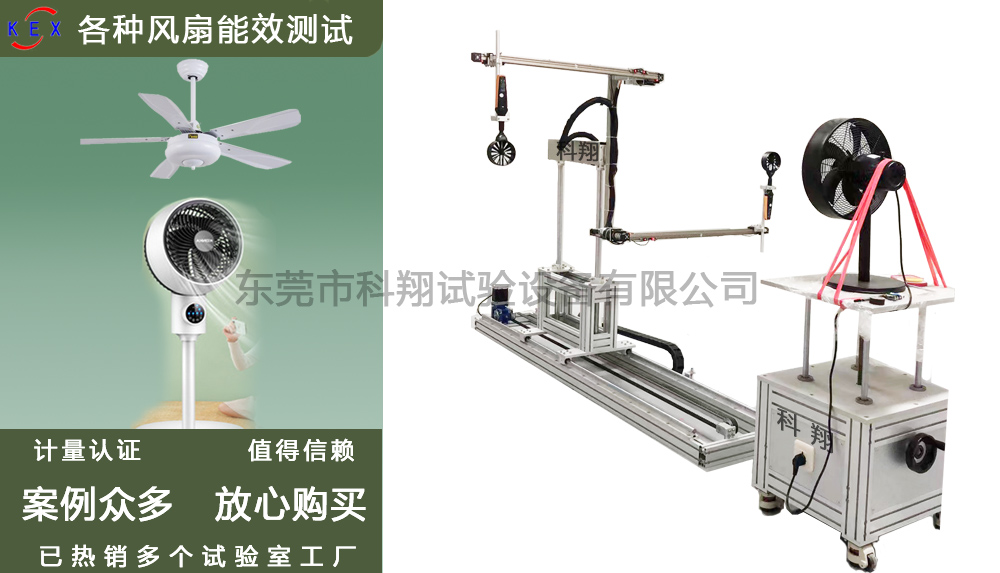

用于测量台扇、壁扇、台地扇、落地扇、顶扇和转页扇的风速和输入功率，依此计算试样的风量、送风锥角度和能效值，完全符合GB/T13380《交流电风扇与调速器》及IEC60879《Performance and construction of electric circulating fans and regulators》的能效等级测试要求。本系统由风量测试机械部分与电脑控制系统两部分组成，采用电脑控制。由伺服电机驱动，测试全自动完成，数据准确、重复性好、效率高。

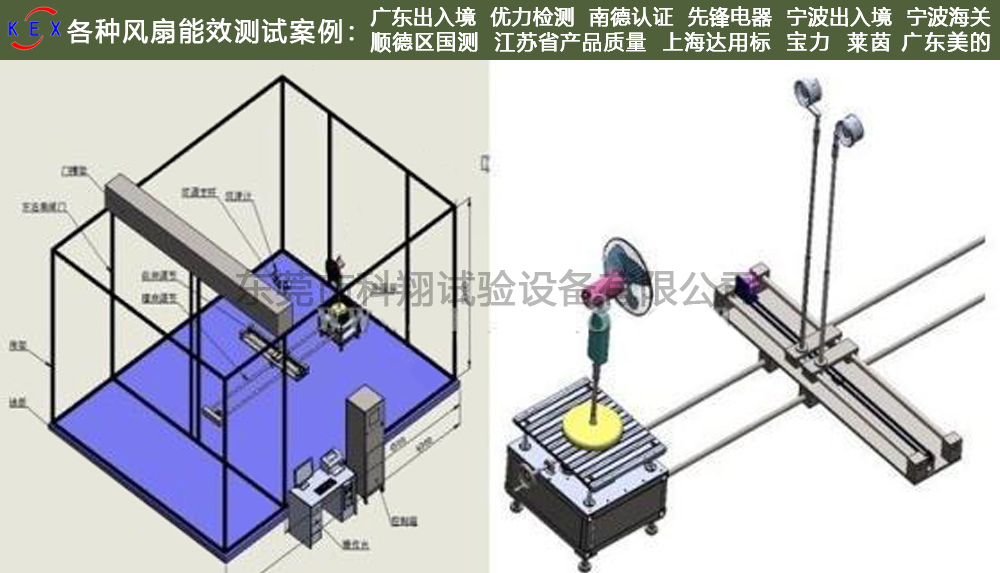

应用案例
-
测试工位：一工位。
-
样品台升降范围：400-1000mm(无级可调)。
-
左右风速计滑台与样品台距离：200-2000mm(自动调节)。
-
左右风速计滑台左右移动距离：20-1300mm(自动调节)。
-
上下风速计滑台左右移动距离：20-1300mm(自动调节)。
-
风速表支架上下移动高度：1200mm、1500mm两档。
-
样品台微调功能：可在 XYZ 三个方向上移动， 具有水平面±45° 旋转功能， 并可微调电风扇与墙壁的距离、 与风速仪的平行， 以及风扇轴心线在两个风速仪正中的位置。
-
位移驱动方式：伺服电机+导向轴。
-
风速测量仪：德国进口435型叶轮式风速仪。
-
叶轮直径：≤100mm。
-
测量范围：0~1200mm/min(20/s) ,且不影响被试样机转速。
-
测量精度: 0.1 m/s±1.5%测量值。
-
风速灵敏度：优于0.15m/s。
-
配日本横河WT310数字功率计。
-
基本精度：读数的0.1%。
-
DC功率测量精度：读数的0.1%+量程的0.2%。
-
电流量程 (CF=3)：5m/10m/20m/50m/100m/200m/0.5/1/2/5 /10/20[A]。
-
电压和电流的有效输入范围 (CF=3)：1% to 130%。
-
功率因数的影响 (CF=3)(0
-
室内环境测试：采用DWSP-T5W1-E温度、湿度与大气压传感器。
-
温度测量范围：-25℃～60℃，精度≤±0.4℃，分辩率±0.1℃。
-
湿度测量范围：0～100% RH，精度±≤3%RH，分辩率±≤0.1%RH。
-
大气压测量范围：300～1100hpa，精度±≤0.2%FS，分辩率±≤0.1hpa。
-
调压器：0~250V 无级可调。
-
红外线发光装置调节风扇轴线水平，与风速计中心水平，高度一致。
-
控制方式：PLC+电脑控制。
-
计时方式：采用PLC内部时针计时，精度0.01s，示值精度0.1s。
-
稳压电源：APC-3KB。
-
额定电压220V。
-
电源稳压率≤1%。
-
负载稳压率≤1%。
-
波形失真：≤ 3%。
-
控制软件：运行于windows操作系统，可设定数据采集点位置、风速数据采集、功率数据采集、平均风速计算、风量计算、能效值计算、能效等级评定等功能，可以自动生成、打印测试报告，贮存当前试验数据，查询历史数据。
-
采集数据：功率值、风速值、转速、样品功率、温度、湿度、大气压。
-
数据处理：自动计算平均风速、风量、送风圆锥角度、能效值、评定能效等级。
工控电脑及配置：CPU: I5或以上；内存4G或以上；硬盘:500G或以上。
-
打印机采用佳能专业激光打印机，方便试验报表的输出。
-
配置500W的UPS（ 不间断电源）。
-

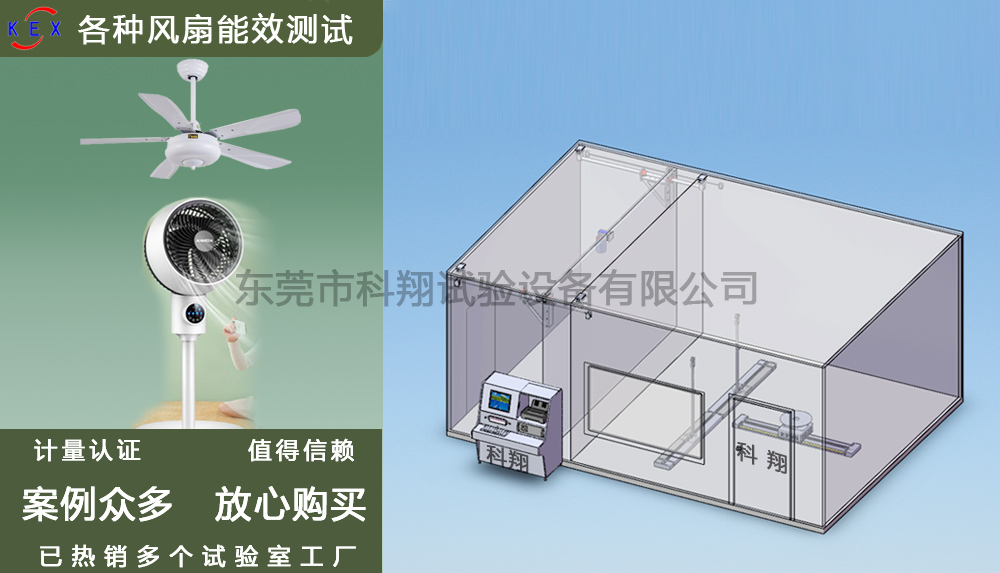

试验室尺寸：L6000mmxW4500xH3000mm，（其中风速仪后墙根据需要可移动到L4500mm位置），尺寸允许误差±15mm。
室内环境：
温度：20℃±5℃。
湿度：40%~80%。
-
电压波动：±1%。
-
电源频率波动值：±1%。
