喷嘴流量特性试验装置-KXT4264
分享到：
设备用途

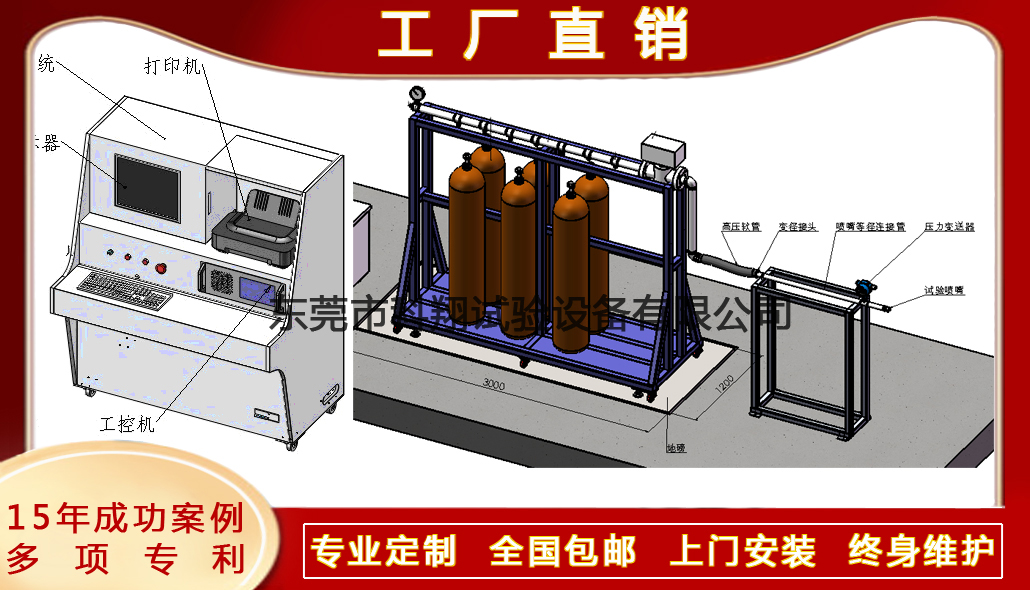

符合GB25972-2010气体灭火系统级部件6.17喷嘴流量特性试验。本装置由被测喷嘴、灭火剂瓶组、称重装置、试验管道、压力传感器、控制系统及数据处理系统组成。喷射试验管与瓶组之间采用高压软管连接，大大缓解了喷射作用力对称量系统造成的不良影响。采取瓶组结构，根据喷嘴的规格选用合适容量灭火剂的容器数量。能扩展适应大口径喷嘴试验用气量。
消防产品检测设备代表性客户案例
应急管理部上海消防研究所、应急管理部四川消防研究所、应急管理部沈阳消防研究所、广东质检院、浙江方圆检测、青岛斯坦德检测
技术参数
采用PLC+工业电脑控制，测控软件应能实现过程实时采及结果数据自动输出，可生成试验报告；
试验喷嘴范围： ≤20号（等效单孔直径15.88mm）
集流管： DN50，容器阀至喷嘴间连接管直径d不应小于喷嘴入口公称直径。
压力传感器：量程： 0-25MPa，精度： 0.15%F.S.
地磅：量程： 1200Kg，精度：不小于0.1Kg.
瓶组: 70L IG541瓶组6件,公称压力15MPa,
设备供电: AC220V/50Hz/2.0kW.
设备安装空间： W8000mmxD3000mmxH4500mm
