设备用途

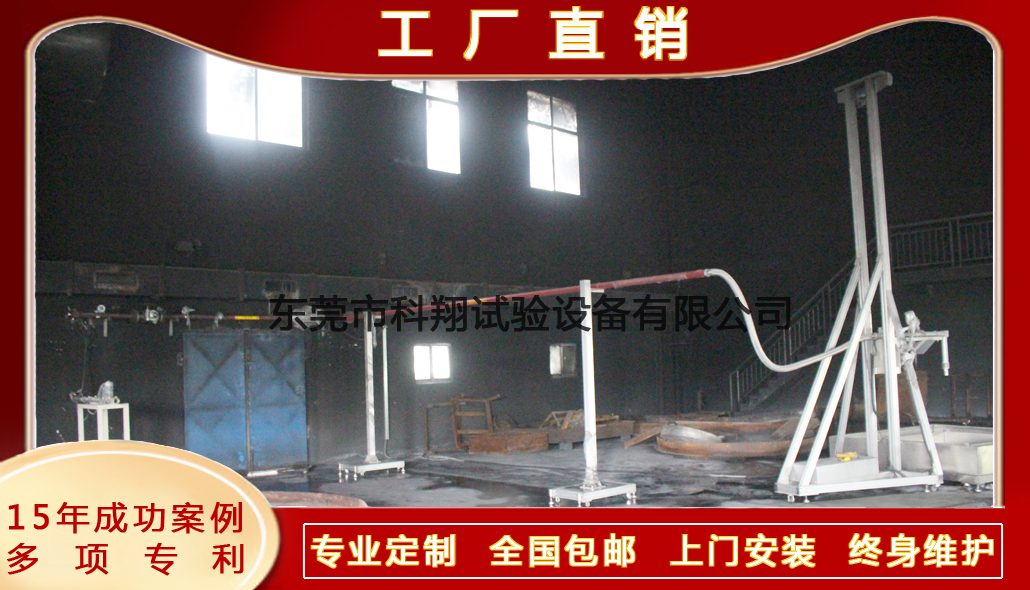

符合GB 16669-2010第6.21条架空型喷嘴喷射特性试验、第6.22条槽边型喷嘴喷射特性试验。本装置由一套二氧化碳供气管道、称重装置、测试管道、喷嘴升降装置、垫水盘、可调油盘流量试验管路与数据采集系统组成。喷嘴前压力变送器采用硅一蓝宝石制造的半导体敏感元件,有很高的热稳定性,可靠性高、精度高。装置上配备了高清摄像头,纪录整个试验的全过程,能重放、分段浏览试验过程,方便对实验进行深入的分析、研究。
四川消防研究所消防试验室
u 喷射时间: 0-99.9秒。
u 灭火剂存贮装置:二氧化碳气罐规格: 70L/6件,工作压力: 15Mpa。
u 集流管:无缝钢管, DN50,公称压力12.4MPa。
u 测试管道:无缝钢管, DN50,公称压力12.4MPa。
u 称重装置:量程:1200kg,精度:不小于0.1kg。
u 集流管压力测量:量程: 0-25MPa;精度:不小于0.25%。
u 喷嘴压力检测:量程: 0-10MPa;精度:不小于0.25%。
u 高度调节方式: 0.5-3.5M,电动调节。
u 垫水盘: 2000mmx2000mmx300mm,不锈钢制,钢板厚度: 3mm.
u 可调油盘:面积: 0.5m²-1.5m²,高度: 250mm,钢板厚度: 3mm.
u 采用PLC+工业电脑控制。测控软件应能实现过程实时采集及结果数据自动输出,可生成试验报告。
u 设备供电: AC220V/50Hz/2.0KW。
u 设备安装空间: W9000mmxD4000mmxH4500mm
