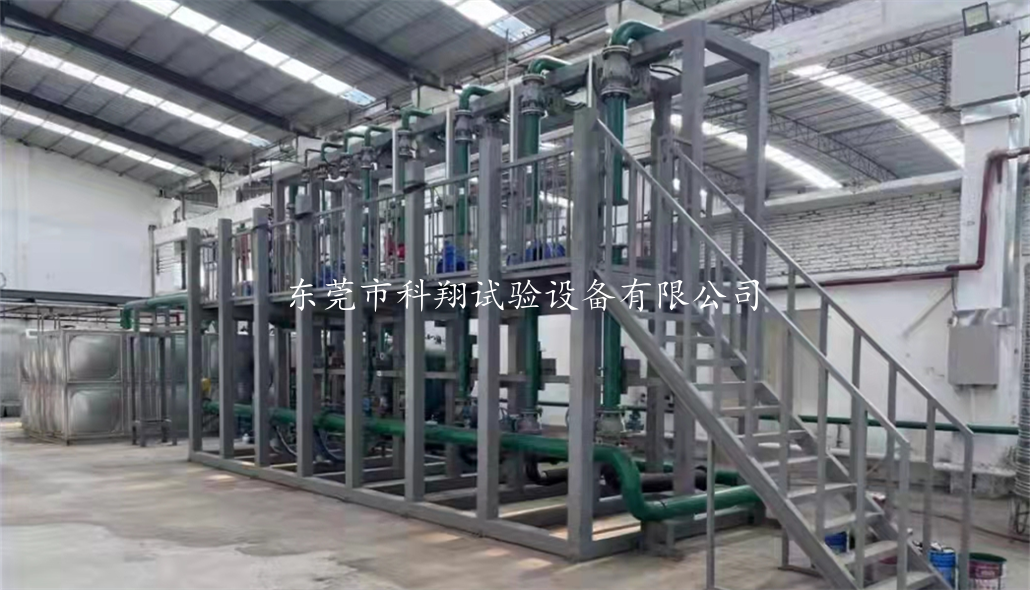

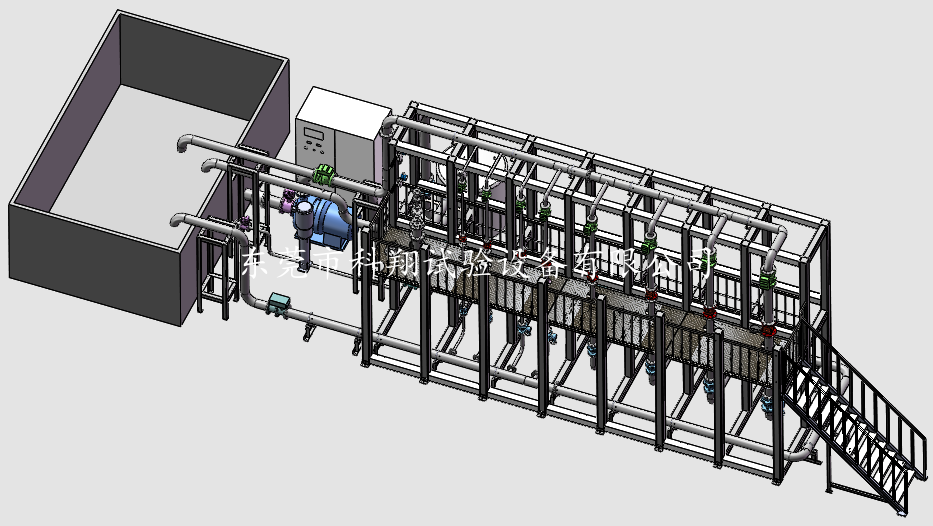

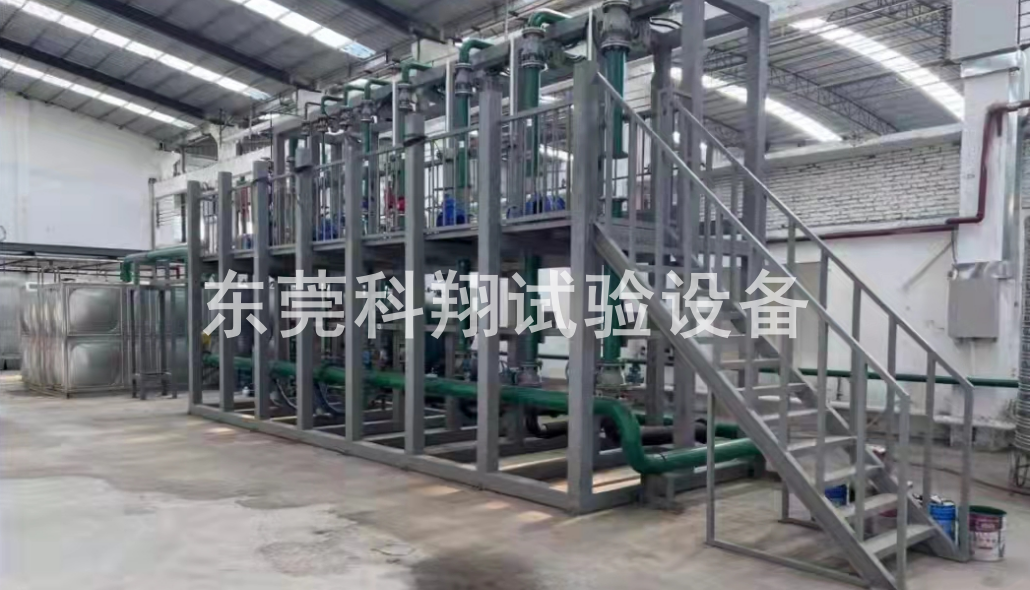

本试验台适用于GB5135自动水灭火系统喷水头的湿式报警阀、干式报警阀、雨淋报警阀、水流指示器与预作用报警阀的工作循环试验、功能试验、水力摩阻测量、防复位试验与快速释放试验等多种样品、多种功能的试验；试验台由试验台架、供水侧管网、系统侧管网、模拟操作侧管网、多规格安装工位、贮液缓冲罐、空气压缩机与控制系统组成。
本设备由集中供水系统供水，试验台控制系统是集中供水系统的主控装置，也可以与多台使用集中供水系统的设备通过总线控制方式共同组成多站式集成控制系统，在控制柜上即可启动集中供水系统工作，控制系统由主控PLC+工业电脑组成，PLC是下位机，也是本设备与集中供水系统的主站，主从站之间采用总线方式进行控制，工业电脑是上位机，软件采用美国NI公司LabView专门编写，用户在电脑上可设置试验参数，收集试验数据，生成试验报告，保存与查询试验记录。
适用：
GB5135.2-2003 自动喷水灭火系统 第2部分 湿式报警阀、延迟器、水力警铃：4.6 工作循环/5.4工作循环试验，4.9 水力摩阻/5.7水力摩阻试验，4.10报警功能/5.8功能试验，4.13耐冲击性能/5.8.7耐冲击试验；
GB 5135.4-2003 自动喷水灭火系统 第4部分 干式报警阀：4.11水力摩阻损失/5.4水力摩阻损失试验，4.12功能/5.8功能试验/5.9.7防复位试验/快速释放试验；
GB 5135.5-2018自动喷水灭火系统第５部分 雨淋报警阀：6.14水力摩阻/7.9水力摩阻试验，6.15功能/7.2工作循环试验/7.10功能试验/7.10.2报警试验/7.11防复位试验；
GB 5135.6-2018自动喷水灭火系统第6部分：通用阀门9.8.6水力摩阻/7.15水力摩阻试验，6.8.7耐水冲击/7.16消防单向阀耐水冲击试验；
GB 5135.7-2018自动喷水灭火系统第7部分：水流指示器：6.8灵敏度/7.5灵敏度试验，6.9工作循环/7.6工作循环试验,6.10延时功能/7.7延时功能试验，6.12耐水冲击性能/7.9水冲击试验，6.13水力摩阻损失/7.10水力摩阻试验；
GB 5135.14-2011自动喷水灭火系统第14部分：预作用装置5.27水力摩阻/6.7水力摩阻试验，5.2.8预作用报警阀组功能/6.8预作用功能试验。
消防产品检测设备代表性客户案例
应急管理部上海消防研究所、应急管理部四川消防研究所、应急管理部沈阳消防研究所、广东质检院、浙江方圆检测、青岛斯坦德检测
适用产品规格范围：
阀组类型 |
产品适用性 |
公称尺寸规格（mm） |
最大流量 |
备注 |
湿式报警阀 |
常用规格 |
50、65、80、100、125、150、200 |
11500Lpm |
试验台有此能力 |
很少使用 |
250、300（业务少、投资大） |
26000Lpm |
需要特别订制 |
|
干式报警阀 |
常用规格 |
50、65、80、100、125、150、200 |
11500Lpm |
试验台有此能力 |
很少使用 |
250（业务少、投资大） |
18000Lpm |
需要特别订制 |
|
雨淋报警阀 |
常用规格 |
25、32、40、50、65、80、100、125、150、200 |
11500Lpm |
试验台有此能力 |
很少使用 |
250、300（业务少、投资大） |
26000Lpm |
需要特别订制 |
|
通用阀门 |
常用规格 |
25、32、40、50、65、80、100、125、150、200、 |
11500Lpm |
试验台有此能力 |
很少使用 |
250、300（业务少、投资大） |
26000Lpm |
需要特别订制 |
|
水流指示器 |
常用规格 |
25、32、40、50、65、80、100、125、150、200 |
11500Lpm |
试验台有此能力 |
预作用报警阀组 |
常用规格 |
50、65、80、100、125、150、200 |
11500Lpm |
试验台有此能力 |
很少使用 |
250、300（业务少、投资大） |
26000Lpm |
需要特别订制 |
供水要求：
① 采用KXT4205型消防试验集中供水系统供水，本供水系统可作为喷头布水试验、消防水枪、室内消防栓、室外消火栓共用；
② 本设备供水循环利用，利用供水系统的大流量与小流量两套装置实现流量与压力的分级供水；
③ 为了循环利用与回收防复位试验排出的水，本设备与集中供水系统贮水箱之间需要回水管道，建议本设备与集中供水系统间的距离尽可能近。
④ 贮水要求；不小于30M3；
⑤ 流量要求：10～3000L/min；
⑥ 水压要求：0～1.6MPa；
测试工位（标准功能）：
① 数量：8个；
② 工位安装测试的阀组规格
工位编号 |
A工位 |
B工位 |
C工位 |
D工位 |
E工位 |
F工位 |
G工位 |
H工位 |
阀组通径规格（单位：mm） |
φ200 |
φ150 |
φ125 |
φ100 |
φ80 |
φ65 |
φ50 |
φ40、φ32、φ25、φ20 |
使用说明 |
1. 各工位的配管规格与其阀组规格相同； 2. H工位在更换不同规格阀组时需要更换对应连接管道。 |
|||||||
③ 每个测试工位下直管段可以升降，最低位置降至水管安装座法兰与平台板平齐，最高位置可以使阀组法兰与上段管道法兰接触，非常方便样品的搬运与安装；
④ 工位安装座高度调节方式：电动升降，手动操作；
流量测量：采用集中供水系统的流量计测量试验时的流量；
水压测量：0-1.6MPa，精度0.15级，本机测量点。
软件控制：
① 2.1采用PLC+工业电脑控制，PLC为下位机，用于操作各执行元器件动作及向电脑传送元器件位置信号，电脑为上位机，执行人机交流、数据采集及向PLC发送操作指令等功能，同时能保存、分析、查询及打印试验报表。
② 压力变送器、流量计带有数字通讯功能，减少传送过程衰减。各传感器均能独立在控制设备上显示、记录其实时数据。
③ 每路管道上均有快速接头及航空插头，方便差压变送器在不同管道上的快速安装及数据通迅。
软件程序：
① 操作系统为Windows 10中文版；
② 工控电脑现场控制；
③ 测试控制软件采用美国NI公司Labview最新专用软件；
④ 测控软件应能实现过程实时采集及结果数据自动输出，可生产试验数据曲线（如水力摩阻-流速曲线），输出试验报告；
⑤ 测试结束自动停机并有声光报警功能，数据可自动存档、手动存档。
电源：AC380V/50Hz/60KVA(集中供水系统供电另外配电)，三相五线制，带漏电保护、缺相保护；
设备尺寸：约W20.0mXD5.5mXH5.0m；
占地空间：不小于25.0mXD7.0m,高度不小于7.0m，建议配备行车搬运用品。
控制室（建议）：W4.0mXD2.5mXH2.5m，带观窗（用户自建）。
