洒水喷头灭木垛火性能试验装置-KXT4236
分享到:
设备用途
符合GB 5135.1-2003标准6.31,7.30条款要求。设备用于自动喷水灭火系统用洒水喷头的灭木垛火性能试验。设备由房体建筑、耐高温防火吊顶、供水系统、吊顶供水管道、燃料供给系统、木垛、点火系统、控制系统组成。配置计算机控制系统,自动采集燃料流量、测温点的温度和试验时间,实时显示并自动生成温度-时间曲线。装置配有高清摄像头,可重现试验过程,方便进行分析研究。
上海消防研究所消防试验室
供水系统采用外置供水系统。(可选配)

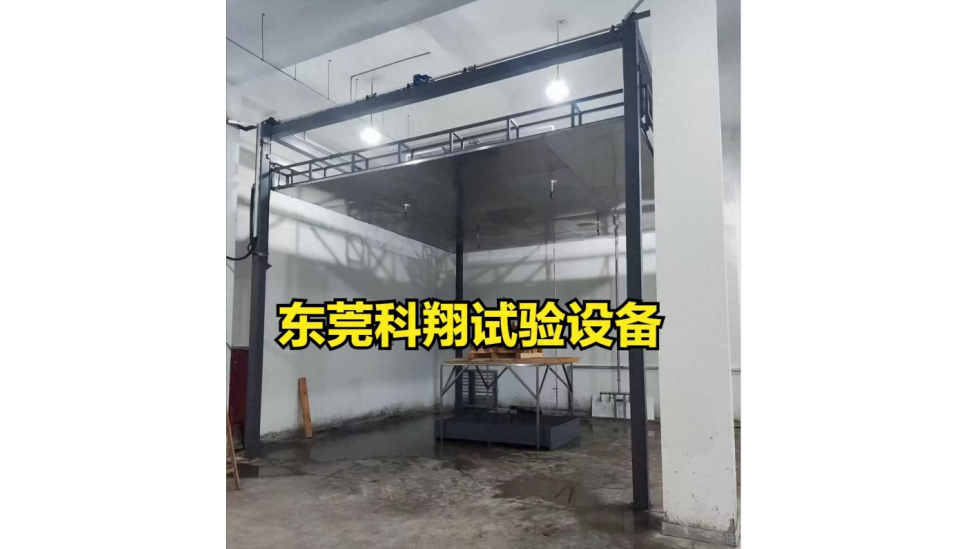

试验室:通风但无强制排风的密封空间,地面面积不小于144㎡,高度不小于7M,所有进气口面积不小于1㎡.
吊顶:不小于6Mx6M,用高强度钢格架拼接而 成,底面贴防火板,耐高温800℃。木场表面2500±100mm.
试验木垛:红松木或云杉木条,2根100mmx150mmx2400mm,13根 100mmx100mmx1200mm,28根50mmx100mmx1200mm,木材的平均湿度6-14%,按标准图14摆放;
钢盘: 1800mmx2400mm, 净深300mm,用厚度不小于5.4mm不锈纲板制成,带进水、排水及溢流口,溢流高度100mm;
燃料喷嘴:黄铜制作,喷雾圆锥角约75°,雾化速率0.063L/S.
采用美国进口温度度传感器: K型热电偶, 1000℃,示值精度0.1℃。
涡轮流量计: LWGY-6, 1-10L/min,精度0.5%,监测燃料的消耗/喷嘴雾化速率。
